產品介紹
ZU-100多功能讀卡模塊
ZU-100讀卡模塊是ZUARD公司的一款高性能的專用于EM4100兼容格式ID卡解碼的125KHz射頻卡讀卡模塊，ZU-100系列模塊提供WIEGAND26、WIEGAND34、ABA與TTL232通信協議于一體，采用精密集成技術設計，讀卡、分析與輸入輸出制于一體，可獨立完成對卡片解碼工作。ZU-100讀卡模塊內制讀卡器LED與蜂鳴器控制引腳，通過該讀寫模塊外接7805、蜂鳴器與LED指示燈可輕松制作ID卡讀卡器。是目前我司多款I(lǐng)C卡讀卡器內部模塊。
ZU-100系列讀卡模塊（讀寫模塊）可廣泛應用于射頻讀卡器、考勤機、收費機等身份識別系統、防偽系統、互動玩具及生產過程控制等多種無線射頻識別（RFID）系統。
產品特點：
1、支持外接收發天線；
2、最遠作用距離達至150mm；
3、典型解碼時間小于100ms；
4、單電源供電，低功耗設計；
5、支持韋根（Wiegand26、34）、RS232及ABA接口；
6、支持EM4100兼容格式ID卡(64Bits,曼徹斯特編碼)；
7、引腳排列與40PIN IC插座兼容；
8、封裝設計適用于惡劣工作環境；
9、支持蜂鳴器與LED控制器輸出。

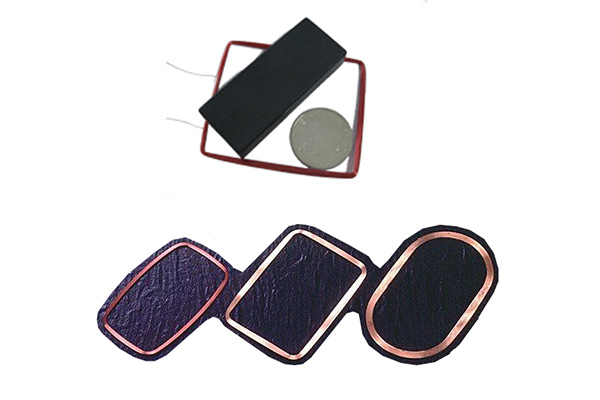

（讀寫模塊）天線形狀與大小可以定制
電源特性：
電源電壓：DC5 - 6V
工作電流：50 - 70 mA
工作頻率: FREQ 100-150 KHZ (標準為125KHz)
有效距離: DIS 0-150 mm
解碼時間: TDEC 65- 100 ms
工作溫度: TOPR 0~+70 ℃
貯藏溫度: TSTR -55~+125 ℃

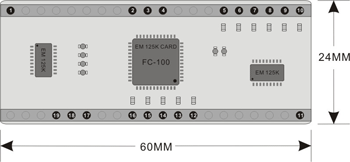

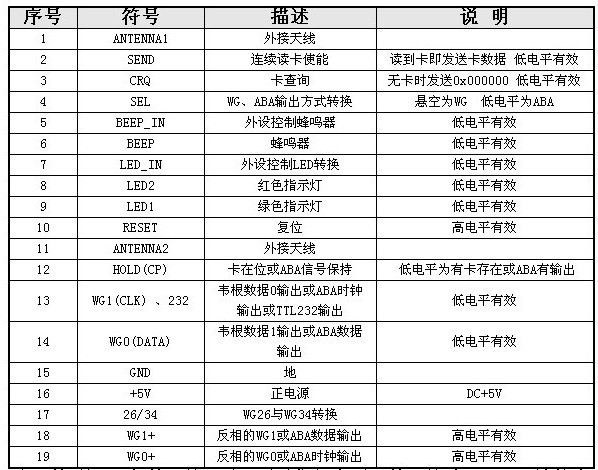

管腳排列：(采用DIP-40封裝格式）
注：第4腳SEL與第17腳26/36同時位低電平，第13腳為RS232（波特率9600）輸出（五個字節）。
TTL232：
兼容ZUARD一卡通管理系統，支持：門禁、脫機門禁、門禁考勤機、巡更機、消費機、水控機、電梯門禁控制器、停車場系統等統一管理，實現一卡一庫真正的一卡通系統。
