產品介紹
ZU-5830D型門禁電源是“中優智能”專門為安全防范門禁系統設計的門禁電力轉換供電設備（簡稱：門禁電源）。ZU-5830D門禁電源支持AC210-230V工作電壓，門禁電源支持最大輸出12V5A工作電流，內置UPS后備電源管理電路與開鎖延時電路（0-15秒可調），采用繼電器常開與常閉輸出，可以支持市面上的各種門禁電鎖。本電源絕對采用高檔電子元器件，運用國際先進的工藝制造技術流程，品質絕對可靠。
產品參數
名稱：ZU-5830D門禁電源
交流輸入：220V/50HZ
直流輸出：DC12V 3A/5A
對講聯動：支持

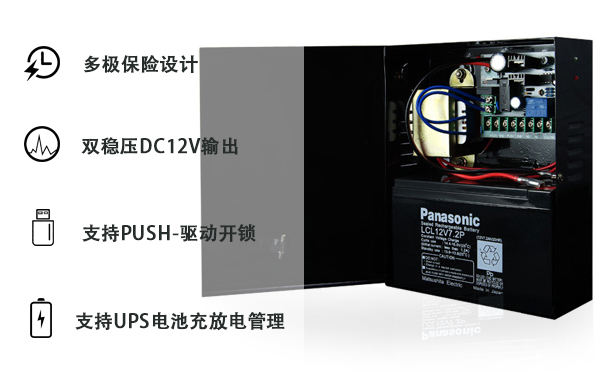

門禁電源特點：
1、采用多極保險設計；
2、內置雙穩壓DC12V輸出；
3、支持PUSH-驅動開鎖；
4、支持繼電器切換控制輸出；
5、內置可調旋鈕電鎖延時0-15秒；
6、特制光電隔離輸入開鎖，支持各種樓宇對講設備接入；
7、支持UPS電池充放電管理，支持12V7.2Ah蓄電池；
8、支持兩組工作指示燈，工作指示、電池指示。
功能特點：
1、交流輸入：220V/50HZ，直流輸出：穩壓DC12V，標準輸出電流3A/5A；
2、直接控制電鎖，可減少門禁器的負荷，抗干擾，節省工程布線，減少故障隱患；
3、設NO/NC（常開/常閉）接口，可控制各種類型電鎖；
4、設延時電路，開鎖時間可設在0-15秒任意調節；
5、自動保護功能，當電路造成短路等意外情況發生時，門禁電源將會暫時斷開或燒保險管；
6、遙控功能，可按插遙控模塊，利用遙控器遠程開門。（遙控距離開闊地?zé)o干擾達80米）
外觀尺寸：
205mm高X 165mm寬X 74mm深（大箱）
180mm長X 80mm寬X 60mm高（小箱）

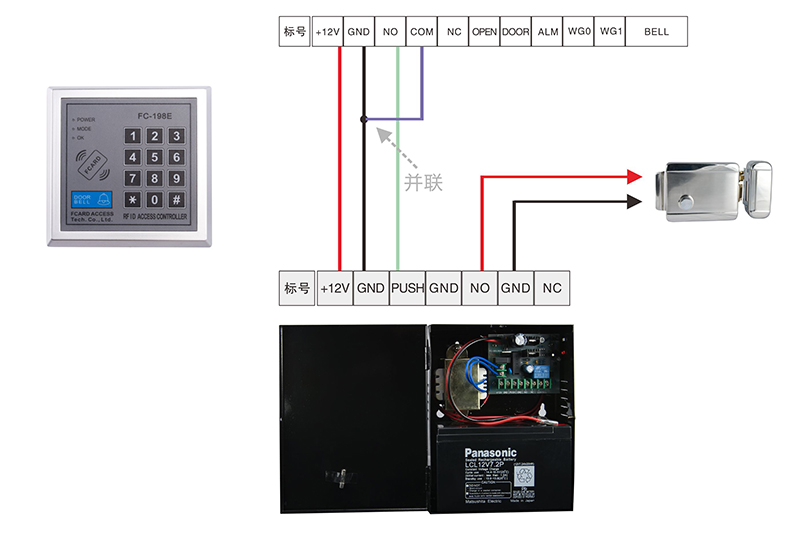

連線說明：
1-2：穩壓輸出直流DC12V，1為正，2為負。
2-3：開門按鈕連接端，可接開關量輸出（繼電器輸出）。
3：低電頻信號輸出，連接門禁控制器的信號線。
4-5：NO-GND，常開無電源輸出，觸發輸出DC12V-17V，4為正，5為負。
5-6：NC-GND，常閉輸出DC12V-17V，觸發斷電，6為正，5為負。
7：高電頻信號輸出，對正極開鎖。
7-8：接樓宇對講主機鎖信號輸入接口，7為L+，8為L- ，+8，-9為樓宇對講開鎖信號，L+、L-輸入端口，或者為+8為高頻輸入，-9為低電頻輸入（此項僅限C板）。

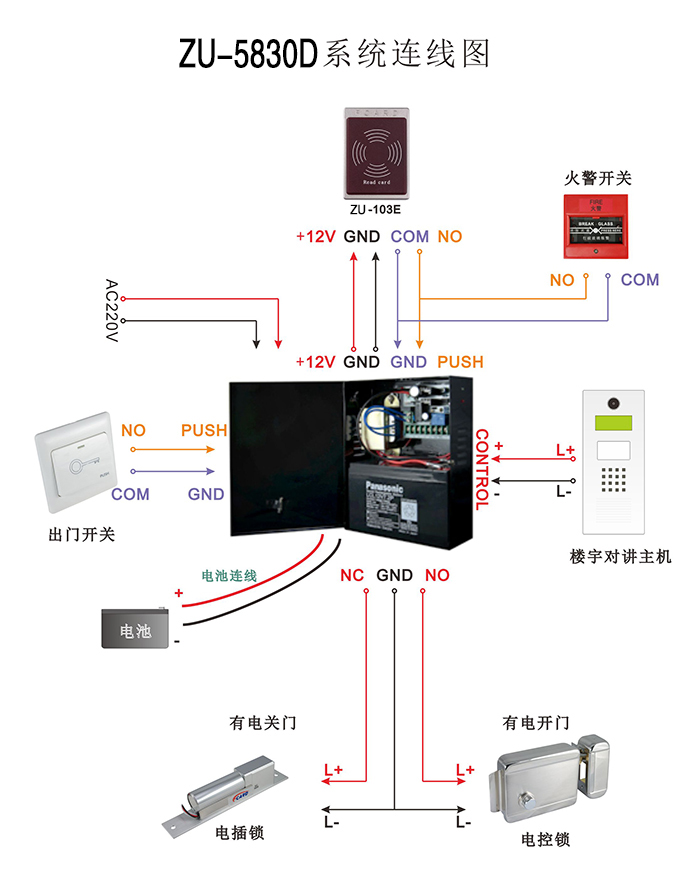

門禁電源的系統連線圖：
門禁電源應用場合：
ZU-5830D門禁電源適合使用在辦公樓宇、學校宿舍、電信機房等地，為門禁系統提供24小時的電源供應。該電源支持NO、NC繼電器輸出與UPS管理，支持0至15秒開鎖延時可調時間，可以滿足大部分門禁主機配套需求。本電源適用于樓宇對講，各種出入門禁器，特別適用于驅動各種類型電鎖。

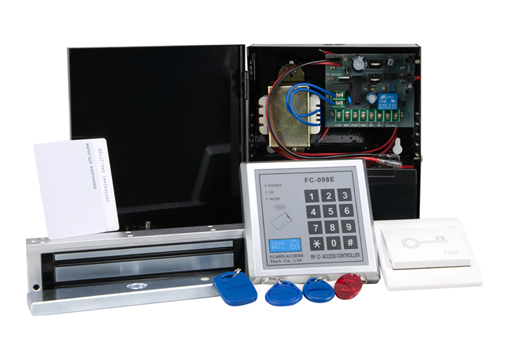

門禁電源的系統配套：
