產品介紹

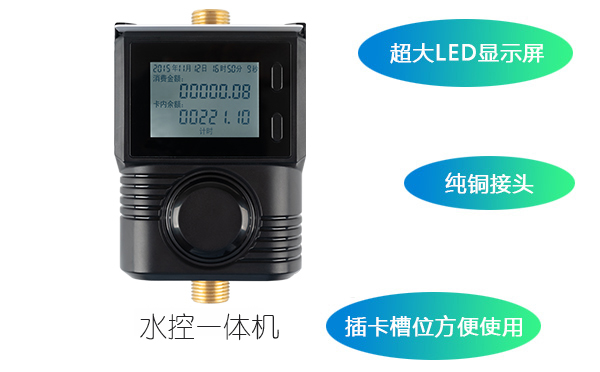

ZU-S60M水控機是中優智能為節能控水而設計的智能控水設備，主要用于學校宿舍、工廠澡堂、酒店浴室等內部用水場合。它采用IC卡作為電子錢包付費方式，實時扣取卡內金額，方便實現結算的電子化和智能化，提高用戶的管理效率，實現精準的計費，節約用水。
水控機設備采用控制器、流量計與電磁閥集成于一體，方便安裝和使用；采用海量存儲器，支持10萬筆記錄和2.6萬張黑名單或掛失卡，實現超大用戶數據管理；采用液晶屏顯示，直觀易讀，且設有運行/暫停鍵。
中優智能生產的一體式水控機共有3種型號：計流模式型、計次模式型和計時模式型，可滿足不同需求的客戶。
使用范圍：工廠、學校、酒店、健身房、游泳館、公寓、出租房等公共用水刷卡控水管理系統（淋浴和刷卡控水）可以兼容浴室淋浴安裝模式。
產品參數
工作電壓：DC9V-14V (標準DC12V)
工作電流：<200mA
工作溫度：-5℃至45℃
工作濕度：<95%
讀卡頻率：13.56MHZ
記錄容量：10萬筆
用戶容量：2.6萬張黑名單或掛失卡
讀卡類型：IC卡
通訊方式：RS485
計費模式：計時/計流/計次
計費精度：最小計費金額0.01元
費率設置：最小計費流量100ml，最小計費時間1秒
允許工作壓力：0.02MPA-0.08MPA
管口口徑：DN15
按鍵功能：運行/暫停
顯示屏幕：LCD液晶顯示屏
外觀尺寸：124.7*93.5*70.5mm
水管突出：12.1mm（左邊） 15.8mm（右邊）
產品參數
功能特點：
1、一體式水控機集成了閥門、流量計和控制電路，外殼加封了鉛封，且上下殼接縫采用了雙層設計，實現了安裝方便，防破壞和全防水設計。采用了智能閥門，避免了竊水情況的發生。
2、LCD液晶大屏顯示，顯示水控的計費模式，設備工作狀態，實時時間，卡內剩余金額和此次消費金額。
3、采用讀卡和按鍵開關雙重方式控水，使用更加人性化。
4、水控機出水的同時進行扣款，防止惡意用水。
5、具備日限額功能和次限額功能，限制卡片每日的用額和每次的用額。
6、共有64個消費時段可設置，每個消費時段有4個時間段可設置，限制卡片使用權限和用水時間。
7、水控機配套軟件可設置設備的有效期和卡片的有效期。
8、可選擇設備的記錄存儲方式：存滿報警、存滿循環。
9、支持黑名單和掛失卡管理，方便用戶對卡進行掛失，防止拾卡者進行非法消費。
10、可記錄消費明細，可查詢消費對賬，可掛失、補發卡，便于精細管理。

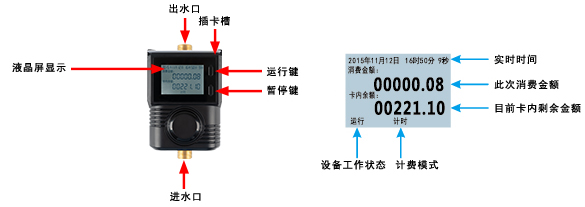

外觀介紹：

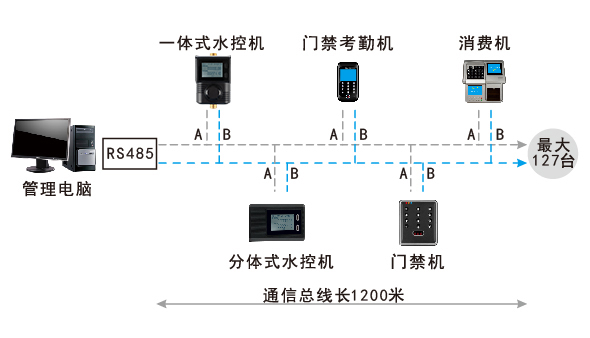

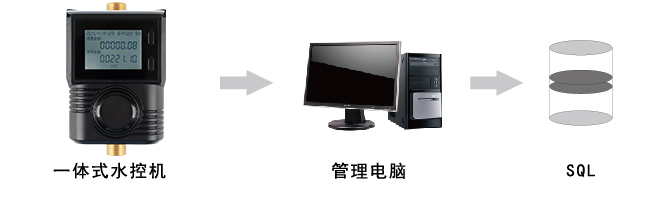

一體式水控機系統結構：
注意：在連線時需留意A線與B線，請勿接錯，接錯會導致整個系統無法正常通信。

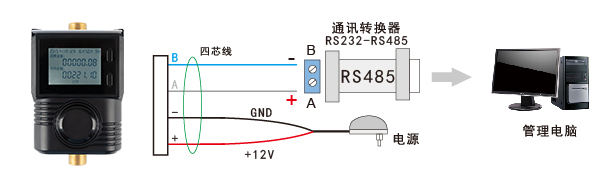

一體式水控機連線圖：
水控機的四芯線，灰色線接RS485的A，藍色線接RS485的B，再將RS485插入電腦，通過電腦中的消費軟件對水控機進行管理。將紅色和黑色線分別接12V直流電源的正極和負極。當線連接好后，再將電源適配器插入220V市電，給設備供電。
水控機安裝與使用說明：

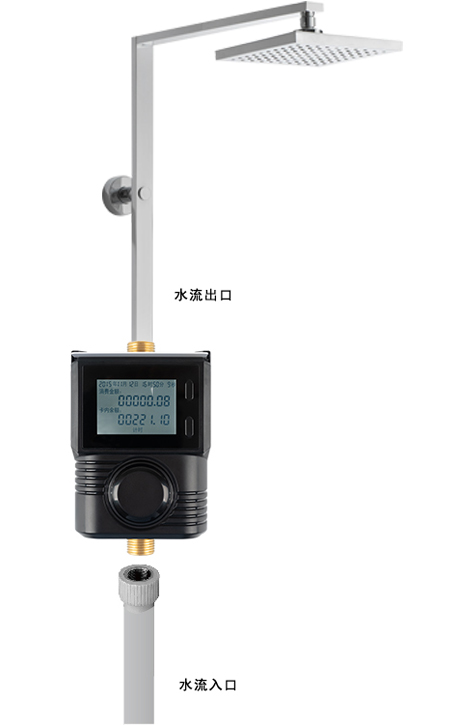

1、水控機安裝與固定：
1）先確定水控機的水流方向；
2）將水控機安裝固定至水管上；
3）水控機固定好后將水控線路連接好；
4）做好防水防潮工作，避免線路裸露與潮濕；
5）檢查無誤后加電。
2、硬件安裝至軟件數據庫：
通過軟件搜索設備，發現水控機信息后，選中并點擊安裝。

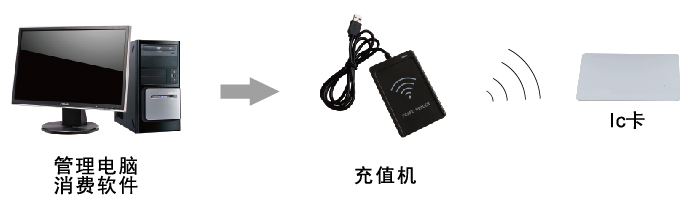

3、水控機充值：
1）將充值機USB線插至電腦（個別系統要求安裝驅動程序）；
2）把卡放入充值機槽位內；
3）打開電腦中的消費軟件對IC卡進行充值（充值成功時，充值機發出“滴”的提示音且軟件提示“充值成功”；充值失敗時，充值機發出“滴滴滴”的提示音且軟件提示“充值失敗”）。
刷卡消費：

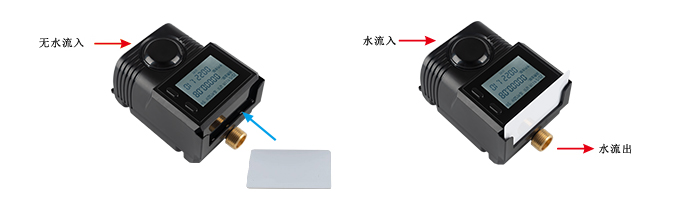

將已充值的IC卡插入水控機插卡槽，卡片被識別后，水控機開始扣費并控制出水。水控機設有“運行鍵”以及“暫停鍵”，如需暫停用水，按“暫停鍵”，水控機將暫?？圪M(fèi)與停止出水。需繼續用水時，按“運行鍵”即可恢復出水。

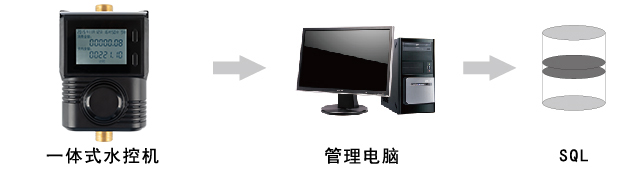

采集記錄：
當需采集水控記錄時，可通過計算機的消費管理軟件來進行操作（軟件：水控管理-采集消費記錄-采集記錄），采集的記錄將自動保存至數據庫，之后可以隨時查看與打印報表。
其他說明：
水控機上電時伴有蜂鳴器響聲，顯示屏顯示兩行數字：第一行數字是設備的有效天數（65535代表長期有效），第二行數字是新消費記錄的數量。不同情況下，水控機顯示的情況不一樣：
1）水控機處于運行狀態時，顯示屏上“運行”常亮；在此狀態下，有卡消費時，“運行”閃爍。暫停消費（按下暫停鍵）時，“停止”閃爍。
2）設備失效，電壓過高或過低，系統記錄或讀卡記錄滿報警時，顯示屏只顯示“停止”閃爍，且蜂鳴器發出急促報警聲，此時水控機暫停工作。
3）黑名單卡刷卡時，顯示屏顯示“停止”閃爍，蜂鳴器發出“滴滴.....滴滴”報警聲。
4）掛失卡刷卡時，顯示屏顯示“停止”閃爍。
5）卡內余額不足時，顯示屏顯示“卡內余額”以及“停止閃爍”。
6）卡片使用金額超過日限額和次限額時，顯示屏顯示“消費金額”和“停止”閃爍。
7）卡片不在消費時段內（包括卡片過期時），顯示屏顯示“實時時間”和“停止閃爍”。
一體式水控機使用須知：
1、水控機接入水管時，應注意入水與出水口，水管接入方向不能出錯，接錯會導致系統無法正常使用。（有箭頭標志處為入水口）
2、水控機采用DC12V工作電源，禁止直接輸入AC220V（市電）。
3、水控機的工作電壓范圍為DC9V-DC14.8V，電壓過低或電壓過高會導致蜂鳴器報警且水控機暫停工作。
4、DC12V電源的安裝最好選擇易固定處，做好防水防潮措施。
5、水控機通過RS485與電腦連接通信時，需注意水控的灰色線接RS485的A,藍色線接RS485的B。A線與B線若接錯將會導致整個系統無法正常通信。
6、使用前，先與電腦消費軟件進行相連通信，再搜索安裝至軟件中，這樣軟件才可對其進行管理，軟件發的卡片才可與其進行對應管理。
7、消費軟件使用前，需安裝和創建數據庫。
8、本水控機只支持卡片式IC卡，其它卡片均不支持。
9、當刷卡出現問題時，可根據水控機出現的情況對照其他說明進行初步判斷。
10、顯示屏采用鋼化高清玻璃面板，不易刮花，但使用時應防止重物直接撞擊。
兼容

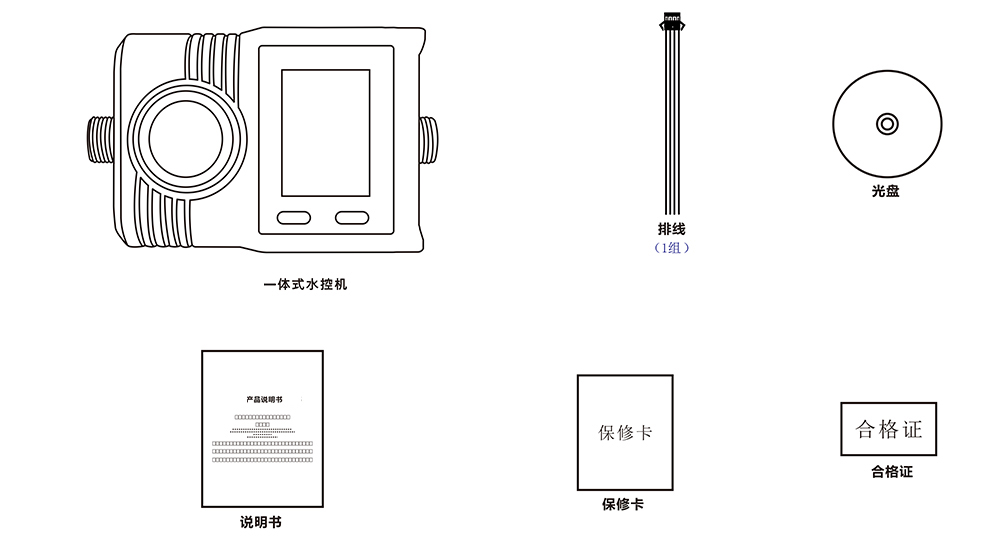

配件清單：水控機的配件兼容一卡通管理系統，支持：門禁、脫機門禁、門禁考勤機、巡更機、消費機、水控機、電梯門禁控制器、停車場系統等統一管理，實現一卡一庫真正的一卡通系統。
